skf絕緣軸承型號說明

　　SKF絕緣軸承以防止電流通過為原理，在軸承的內圈或外圈的外表面采用等離子噴涂工藝，噴涂氧化鋁涂層，再用樹脂密封，以防止水和濕氣的導電性影響。基本涂層可以承受的電壓為1000VDC，還可根據要求提供涂層可承受高達2000V甚至3000V的絕緣軸承。

　　SKF絕緣軸承通常分為外圈涂層絕緣軸承和內圈涂層絕緣軸承

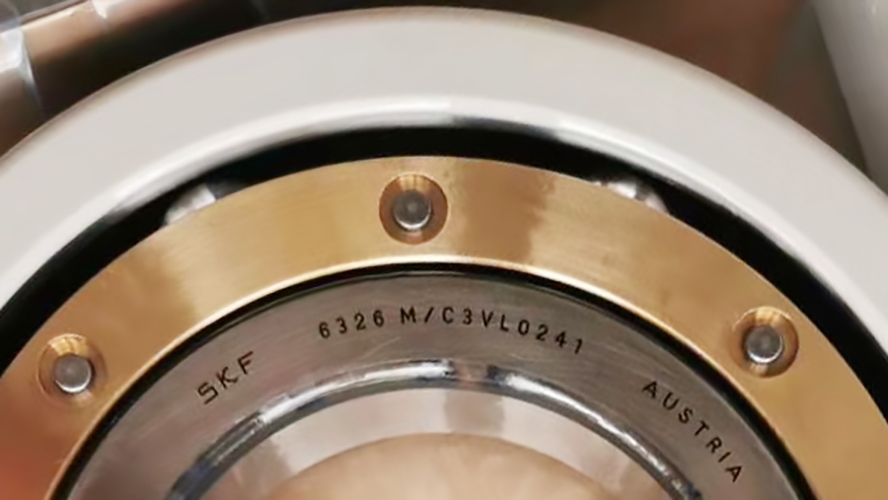

　　外圈絕緣軸承通常具有涂覆有鋁氧化物的外圈外徑和側面，軸承后綴代號VL0241來表示;

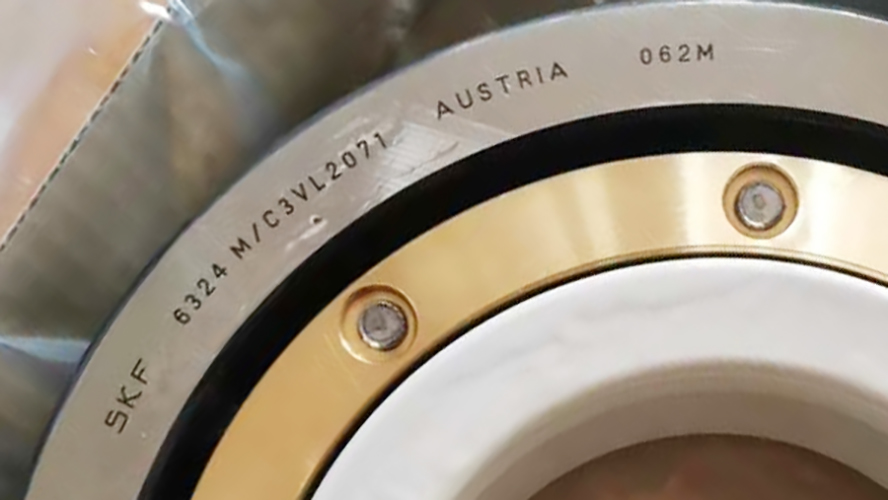

　　內圈絕緣軸承具有在內圈涂覆的孔和側面，用后綴代號VL2071來表示。這些軸承提供增強性的保護，防止高頻電流。

　　絕緣軸承在電機中的應用

　　1、電機軸電壓和軸承電流的形成的原因和危害

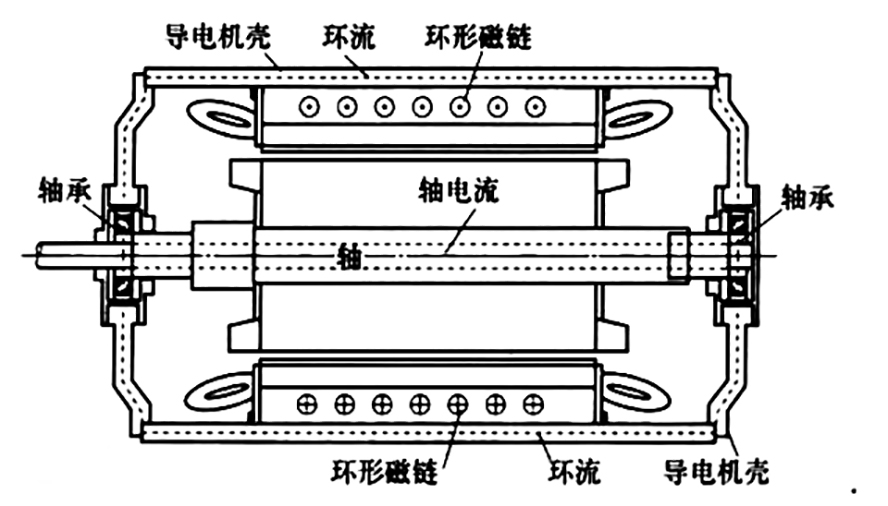

　　在電機運行中，定、轉子磁路中或圍繞軸的相電流中的任何不平衡都能產生旋轉系統磁鏈。當軸旋轉時，這些磁鏈能在軸兩端產生電位差，這一電位差稱為軸電壓。軸電壓能通過兩端軸承在軸和機殼所形成的環路(閉合電路)中激勵出循環電流，該電流稱為軸電流。如下圖所示。

　　另外，轉子鐵心的剩磁較多，對于繞線轉子電機，若發生繞組兩點及以上對轉子鐵心或轉軸短路等，也會產生軸電壓和軸電流。

　　軸承電流的大小與電機的結構、電機的功率、驅動電壓的幅度、脈沖上升時間、電纜長度等因素有關。電機的功率越大、驅動電壓越高、驅動電壓的上升沿越陡、電纜越短，則軸承電流越大。

　　2、阻斷軸電流的措施—使用絕緣軸承

　　為了避免軸電流對軸承的灼傷損害，應采取有效措施隔絕軸電流。

　　對于兩端利用獨立軸承座的大型電機，可在軸承座與金屬底座之間放置絕緣材料做成的隔離墊片。對于普通的軸承與機殼組裝成一體的電機，則一般是在其一端(常安排在非主軸伸端)使用絕緣軸承，對于要求較高的場合，兩端均安裝絕緣軸承。所使用的絕緣軸承一般為外圈附加(一般為涂覆)絕緣層的辦法，個別場合也會使用內、外圈均附加絕緣層的
